前言

　　隨著全球城鎮化和工業化的飛速發展，城市垃圾和工業垃圾的產生量也逐年增多，對地球環境造成了嚴重污染，所以城市垃圾和工業垃圾的處理已成為一個急需解決的問題。

　　國家對環保問題的重視，督促著廢棄物的治理。目前，較有效的垃圾處理方法是填埋、焚燒、熱降解以及能源再利用（如垃圾焚燒發電）。為了滿足垃圾處理爐窯耐火隔熱襯用耐火材料的要求，需要開發與之相適應的優質耐火材料及爐襯結構。

　　垃圾焚燒爐對各類垃圾分類處理的帶來了垃圾處理的技術含量提升，同時對垃圾處理爐耐火材料提出了更高的要求。

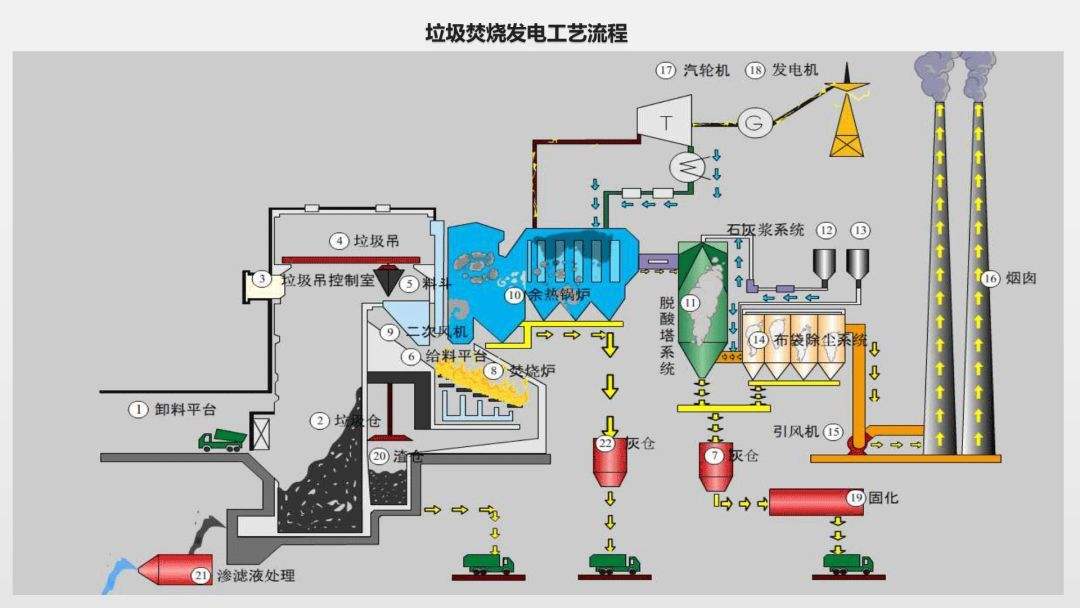

　　垃圾處理設備與處理流程

　　除了日常生活排出的一般垃圾即城中垃圾和下水污泥外，還有排出量最大的工業垃圾，這些垃圾都需要進行無害化處理。

　　垃圾處理開始于以衛生處理為目的的城市垃圾焚燒處理。

　　焚燒設備主要是焚燒爐，有爐箅式、流動床式、回轉窯式等。爐箅式焚燒爐從爐箅下部吹入燃燒氣體，驅動爐箅，使垃圾連續燃燒。由于這種處理方法適合大量處理，故在大城市廣泛采用。

　　流動床式燃燒爐是以蓄熱的沙子為載熱體、瞬時焚燒垃圾的爐子。由于設備容易停轉，也適合焚燒廢液，故被用作焚燒中小城市的垃圾和下水污泥、工業垃圾。

　　焚燒垃圾有門道

　　焚燒爐的操作溫度較低(1000℃以下)，其焚燒灰為固體。由于焚燒灰中含有二噁英，而且還向大氣中排放大量的CO₂，因而對環境危害大。

　　為了減少焚燒爐產生的二噁英、抑制CO₂大量排放、有效利用能源等，開發了垃圾熔融處理方法，一是將焚燒爐產生的焚燒灰進行熔融；二是氣化熔融。

　　焚燒灰熔融爐主要有:將燒嘴用作熱源的表面熔融爐、旋轉熔融爐，使用電能的等離子熔融爐、電弧熔融爐等。所有這些熔融爐都在1400～1600℃的高溫下使焚燒灰熔融、渣化。

　　氣化熔融爐主要有:熱分解氣化熔融爐和直接氣化熔融爐。它們是不帶焚燒爐的垃圾熔融設備，因而難以產生二噁英。

　　熱分解氣化熔融爐是使用熱分解爐在低溫還原氣氛中將垃圾熱分解，同時將得到的可燃性氣體和炭(炭質殘渣)自燃，進行渣化。因而這種處理方法有助于減少二噁英，抑制CO₂排出。有些情況下，則將熱分解爐與旋轉熔融爐組合起來使用。

　　直接氣化熔融爐是一種將垃圾與焦炭等燃料一起，直接熔融的熔融爐，產生的可燃氣體用于發電等。這種熔融方法也有助于減少二噁英，并可有效利用能源。

　　垃圾熔融爐(包括焚燒灰熔融爐、氣化熔融爐)在1400～1600℃的高溫條件下使焚燒灰熔融、液化，其殘余物(熔渣)都呈液態(液相)。

　　熔融爐用耐火材料的選擇

　　一般熔融爐爐渣的C/S=0.3～1.0，但為了提高熔化效率，達到降低熔點、固化(渣化)重金屬和有害物質的目的，通常對熔融物進行成分調整(常用添加CaO和SiO₂的辦法來完成)，結果則導致堿度改變，需要對耐火材料適應性進行相應調整。

　　可見熔融爐用耐火材料的選擇依據，不能僅僅考慮耐蝕性。也應隨操作條件變化、熔渣組成改變、熔融溫度波動使耐火材料的使用壽命明顯縮短的情況也是存在的，而適合這個條件的萬能材料卻是不存在的。所以，只能根據導致耐火材料損毀的主要因素來選擇相應的耐火材料。現在已經肯定，熔融爐內襯耐火材料蝕損主要受熔渣成分和操作條件(溫度、氣氛等)的控制。

　　因此，選擇熔融爐用耐火材料的的主要標準是:

　　（1）熔渣堿度不小于1.0 時或者Fe₂O₃含量高時，選擇堿性(MgO、尖晶石型) 和碳質耐火材料;而熔渣堿度C/S<1.0時，則選擇Al₂O₃質、Cr₂O₃質和SiC質耐火材料。

　　（2）根據操作條件(溫度、氣氛等)不同，在選擇熔融爐用耐火材料時，需要考慮以下因素:

　　1)由于垃圾處理爐內溫度超過1450～1500℃時，耐火材料侵蝕量將急劇增加，此時，需要根據使用部位、冷卻條件和爐子結構綜合考慮；2)耐火材料侵蝕損耗不僅是熔渣成分造成的，還容易受到爐內氣氛和熔渣流動導致磨損；3)具有良好的抗蝕性和抗侵潤性的C和SiC質耐火材料，卻容易受到氧化損耗。

濟南火龍熱陶瓷有限責任公司13年專注耐火纖維毯、模塊、板、紙、澆注料等耐火纖維制品的生產及工業應用。火龍節能通過了ISO9001質量管理體系認證，具有防腐保溫二級施工資質，擁有專業的窯爐保溫部門。火龍節能始終專注于熱工領域節能耐材和相關功能型產品的研發及應用推廣，通過制造創新和技術創新，不斷在發明創造和實用新型領域取得突破，并在熱工制造和相關領域實現高度匹配應用，為用戶提供有效的高溫隔熱技術解決方案和工程承包服務，成為具有競爭力的隔熱材料供應商和應用方案提供商。

垃圾處理爐保溫材料訂購，垃圾處理爐保溫工程咨詢熱線：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

轉載請注明出處www.www.39cate.cn

侵權必究
